70-200TPH 鉭鈮礦選礦設備方案

來源：青州冠誠重工機械有限公司發布時間：21-11-12

鉭鈮礦選礦設備

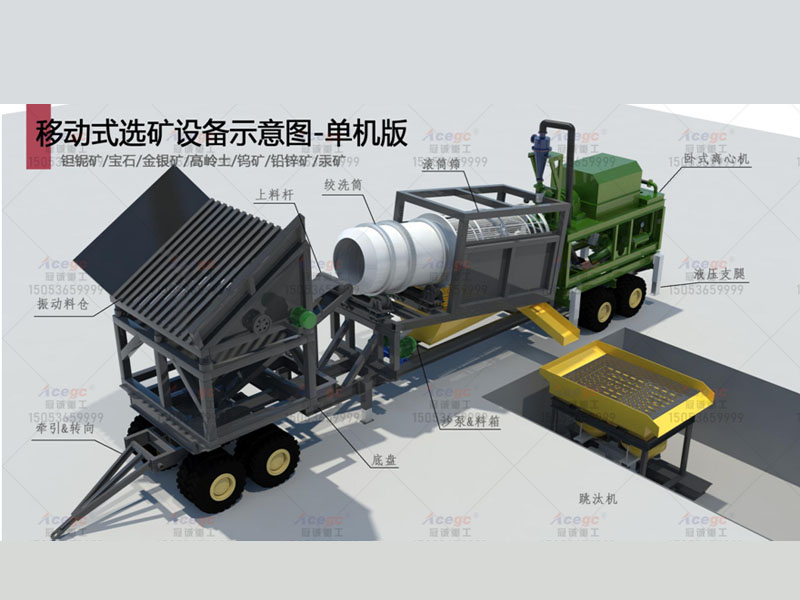

70-200TPH 鉭鈮寶石金銀鎢鉛鋅汞礦選礦設備方案-單機版流程概述
原料通過工程車輛送入振動料倉，首先篩選出大于10CM的廢料，小于10CM的由輸送機送入絞洗篩內進行清洗，然后進入滾筒篩內進一步清洗并且篩選分級：
<6mm的細料由一臺沙泵打入離心機內進行選礦作業，廢料由排廢管道排出至廢料區域；精料會在到達預訂時間后自動由精料管道排出。
6-10mm的粗料由溜槽排入一臺跳汰機內進行選礦作業，廢料排入廢料區域。

70-200TPH 鉭鈮寶石金銀鎢鉛鋅汞礦選礦設備方案-單機版技術參數&報價單

名稱 Production	規格 Specification	數量 Quantity	功率 Power	單價 Unit price	總價 Total price	備注 Remark
移動式離心選礦設備（單機版）	1. 底盤：底盤chassis：四軸16條9.00-2#輪胎； 2. 牽引&轉向系統1套 3. 振動料倉：2000*2200mm，上層間距10CM縱向鋪設輕軌篦條，篩分出大于10CM物料；振動方式：偏心軸振動 電機：5.5KW1臺 4. 絞洗筒：直徑1.3米，長2.2米，內含多條鉸刀從頭部覆蓋至尾部 5. 滾筒篩：內徑1.3米，外徑1.6米，凈篩網長度3米 6. 離心機：1200#臥式全自動排礦離心機1臺 電機：18.5KW1臺；空壓機：3KW1臺 7. 沙泵&料箱：6寸沙泵+18.5KW電機+料箱=1套 8. 上料桿：皮帶寬度600mm，3KW電動滾筒驅動 9. 液壓站功率：5.5KW 液壓支腿：6條	1套
跳汰機	跳汰室形狀：矩形跳汰室面積：8m2 沖程：M20、M25、M30 沖次： 60－120次/分給礦粒度：小于10mm 補加水量：150-220立方/小時 補加水壓力：不小于0.1Mpa 處理量： 10~25噸/h 電機功率： 5.5Kw×3臺 外形尺寸：6024×2010×2610 重量： 5400KG 處理量有可能超出參數。傳動方式：叁傳動。排礦方式：篩下排礦。	1臺
跳汰機牽引雪橇式底座		1套
潛水泵		1臺				不含管道
離心水泵		1臺				不含管道
配電柜		1套	-			含至設備電機線，不含電纜線
總功率	約90KW
出廠價格	稅前￥：15053659999來電索要（不含發電機組、運費，稅率13%）
